Почему расчет количества крепежа «на глаз» — это всегда деньги на ветер

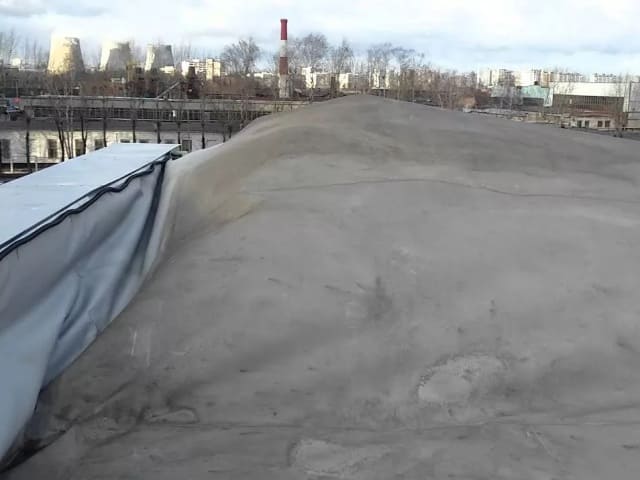

Среди всех решений, которые принимаются при монтаже мембранной кровли, расчёт крепежа — самое недооценённое. Прораб смотрит на объект, вспоминает прошлый похожий объект, называет шаг саморезов — и работа начинается. Кровля держится год, два, три. А потом в угловой зоне у парапета мембрана начинает вздуваться, потом отрывается — и выясняется, что именно здесь крепежа было вдвое меньше, чем требовал ветровой расчёт.
Это не гипотетическая ситуация. Это то, что происходит на реальных объектах каждый сезон.
Почему одинаковый шаг установки крепежа по всей кровле — это ошибка
Ветер давит на кровлю неравномерно. Это физика, зафиксированная в СП 17.13330.2017: аэродинамическое давление в угловых зонах кровли в 2–3 раза выше, чем в центре. В краевых зонах — в 1,5–2 раза выше. Когда подрядчик устанавливает одинаковую плотность крепежа по всей площади, происходит одно из двух:
Крепёж в центре — избыточный (деньги выброшены на расчётную перестраховку, которую никто не проверял)
Крепёж в углах и по периметру — недостаточный (при штормовом ветре мембрана отрывается именно здесь)
Кровля площадью 5 000 м² с неправильно рассчитанным крепежом — это потенциально сотни метров отрыва при первом же циклоне расчётной интенсивности.
Три ветровые зоны: что нужно знать проектировщику и прорабу
Любая плоская кровля делится на три зоны с принципиально разными требованиями к плотности крепежа:
Центральная зона
Характеризуется базовой ветровой нагрузкой, минимальная плотность крепежа. Именно этот показатель чаще всего берут как «стандартный» и распространяют на всю кровлю — что и является ошибкой.
Парапетная/краевая зона
Расположена вдоль периметра, у парапетов и торцов здания. Нагрузка в 1,5–2 раза выше центральной. Требует соответствующего увеличения количества точек крепления.
Угловая зона
Наиболее уязвимые участки в 90° от каждого угла здания. Нагрузка в 2–3 раза превышает центральную. Именно здесь сосредоточено большинство реальных отрывов мембраны.
Как проверить несущую способность основания на объекте
Расчёт крепежа бессмысленен, если неизвестно, с какой силой саморез держится в конкретном основании. Прочность основания зависит от марки бетона, толщины профлиста, состояния стяжки — и не может быть взята «из головы».
Полевое испытание на вырыв — простой и обязательный тест, доступный любому прорабу без специального оборудования:
Закрепите механически полосу мембраны LOGICROOF V-RP шириной 50 мм в основание с применением штатного крепежа
Приложите вертикальное вырывающее усилие к полосе
Оцените результат:
Этот тест занимает 15 минут и может предотвратить полную переделку кровли.
Рвется ПВХ мембрана
Несущая способность основания достаточна, крепёж держит
Вырывается крепеж из основания
Основание не обеспечивает расчётное сопротивление; требуется другой тип крепежа или изменение схемы
Правильный крепёж под каждый тип основания
Ещё одна типичная ошибка — использовать один тип крепежа на всех объектах подряд. В реальности выбор крепёжного элемента определяется типом и прочностью основания:
Основание | Саморез | Кровельная шайба/телескопическая втулка |
|---|---|---|
Стальной профлист ≥0,7 мм | Сверлоконечный саморез Ø 4,8 мм | Кровельная шайба /телескоп |
Сборная стяжка АЦЛ / ЦСП | Саморез Ø 5,5 мм без гладкой части | Кровельная шайба /телескоп |
Бетон B15–B25 / стяжка М150+ | Остроконечный саморез Ø 4,8 мм + полиамидная гильза 45 или 60 мм | То же |
Бетон (альтернатива) | Саморез по бетону Ø 6,3 мм | То же |
Контрольный чек-лист перед монтажом кровельного крепежа
Ветровой расчёт составлен до начала работ, зоны обозначены на плане кровли
Полевые испытания на вырыв проведены, результат зафиксирован
Тип крепежа соответствует основанию (сверлоконечный / остроконечный + гильза / по бетону)
Профлист уложен широкой полкой вверх, стыки закреплены
Торцы гофр у примыканий заполнены НГ-материалом на 250 мм
Кровельная система с механическим креплением без расчёта ветровых нагрузок — это конструкция, которая либо работает в штатных условиях, либо разрушается в нештатных. Граница между «держит» и «отрывает» не видна глазом. Она видна только в расчёте.
