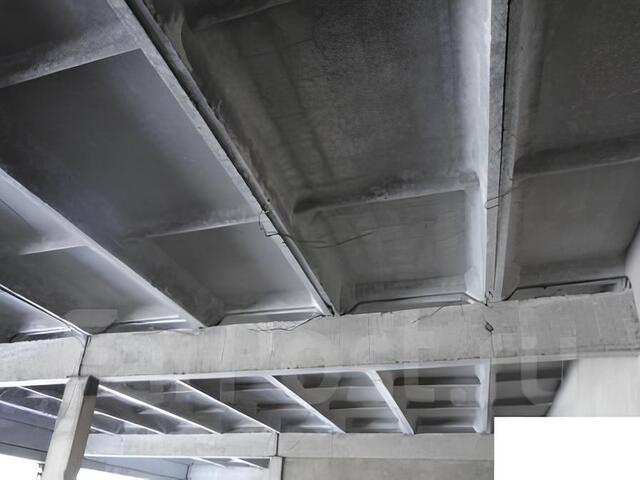

Ребристая плита перекрытия
На тысячах советских и постсоветских промышленных объектов несущее основание кровли — это ребристые железобетонные плиты покрытия. Когда приходит время ремонта, монтажники по привычке тянутся за саморезами. Это привычно, быстро и, казалось бы, логично. На самом деле это ошибка с потенциально серьёзными последствиями — и у неё есть документальное подтверждение.
Что говорит исследование ЦНИИПромзданий
В 2016–2017 годах корпорация ТехноНИКОЛЬ совместно с разработчиком ряда серий ребристых плит — ОАО «ЦНИИПромзданий» — провела специальное исследование. Его результатом стало официальное заключение о возможности механического крепления кровли в подобные основания.
Вывод: технология возможна, но сопряжена с большим количеством ограничений и рисков.
Ключевая проблема — ослабление сечения полки плиты. Ребристая плита 3×6 м имеет тонкую горизонтальную полку, через которую и проходит крепёж. Каждый саморез — это отверстие, которое снижает несущую способность конструкции. Исследование показало: при определённой плотности крепления несущая способность полки падает до критических значений — особенно в зонах максимальных напряжений.
Три уровня ограничений
Даже если в вашем конкретном случае крепление теоретически допустимо, это не означает, что его можно выполнять без специальной подготовки. Нормативная база предписывает три обязательных шага:
Обследование конструкций.
Перед проектированием необходимо определить фактическую несущую способность существующих плит — возраст бетона, наличие коррозии арматуры, качество полок. Без обследования любые расчёты носят предположительный характер.
Разработка специальных проектных решений.
Стандартный расчёт ветрового крепежа (по СП 20.13330) здесь недостаточен — нужна проверка несущей способности полки с учётом ослабления сечением крепёжных элементов.
Ограничения по зонам крепления.
По письму ЦНИИПромзданий №509/2-13 от 31.03.2017, возможна установка крепежа в межплитные швы — но и здесь с ограничениями.
Позиция ТехноНИКОЛЬ: рекомендация однозначна

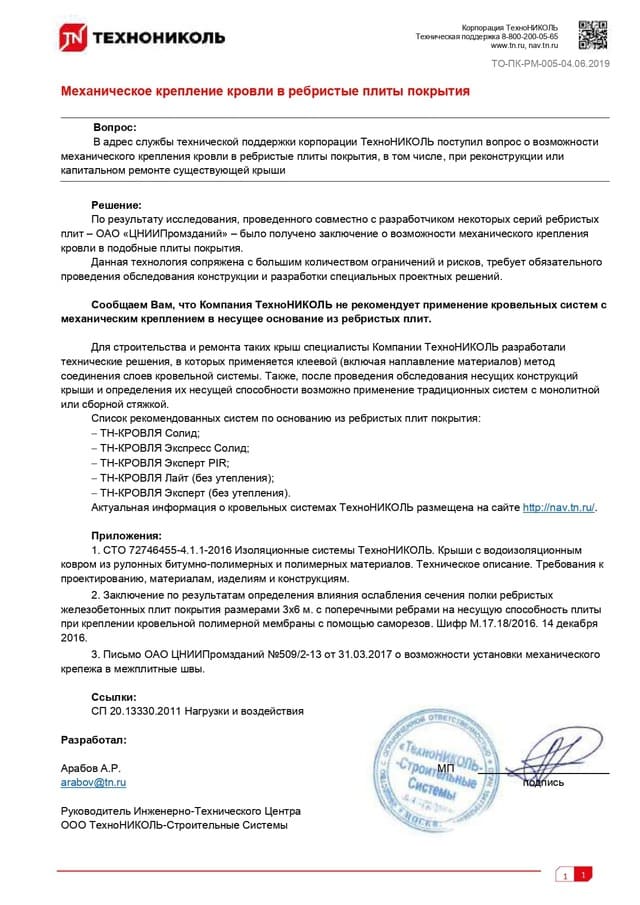

ТехноНИКОЛЬ не рекомендует применение кровельных систем с механическим креплением в несущее основание из ребристых плит. (ТО-ПК-РМ-005, 04.06.2019)
Это не перестраховка — это ответственность за гарантийные обязательства. Если кровля смонтирована с нарушением рекомендаций производителя, гарантия на систему не действует.
Что использовать вместо механического крепления
Для оснований из ребристых плит покрытия ТехноНИКОЛЬ разработала специальные технические решения, в которых слои кровельного пирога соединяются клеевым методом (включая наплавление), либо применяются системы с монолитной или сборной стяжкой — но только после обследования несущих конструкций.
Сценарий применения | Рекомендованная система |
|---|---|
Без утепления, клеевой метод | ТН-КРОВЛЯ Лайт, ТН-КРОВЛЯ Эксперт |
С утеплением PIR, клеевой метод | ТН-КРОВЛЯ Эксперт PIR |
Наплавляемый ковёр | ТН-КРОВЛЯ Солид, ТН-КРОВЛЯ Экспресс Солид |
После обследования, со стяжкой | Монолитная или сборная стяжка + любая система |
Алгоритм действий для проектировщика и подрядчика
Если перед вами объект с ребристыми плитами покрытия, действуйте в следующем порядке:
Определите тип и серию плит (размеры, год постройки, проектная документация)
Закажите техническое обследование несущих конструкций кровли
По итогам обследования выберите систему из рекомендованного перечня ТО-ПК-РМ-005
Согласуйте проектное решение со Службой Качества ТехноНИКОЛЬ до начала монтажа
Зафиксируйте все решения в проектной документации с нормативными ссылками
Сделайте это до начала монтажа — и сэкономите годы нервов
Ошибочное крепление в ребристые плиты — это не абстрактный риск. Это протечки в нестандартных зонах, невозможность предъявить гарантийную претензию и в худшем случае — необходимость полного демонтажа и переделки всего кровельного пирога. Стоимость такой ошибки кратно превышает стоимость грамотного проектирования.
